1、 產品名稱、型號及主要功能
1.1 產品名稱：微波功率放大器
1.2 產品主要功能：對100KH至26.5G的微波信號進行放大。
2、 電性能技術指標
2.1 頻率范圍：100KHz～26.5GHz，全頻段拆分為5個頻段。
頻段1：100KHz～50MHz
頻段2：50MHz～2GHz
頻段3：2GHz～6GHz
頻段4：6GHz～18GHz
頻段5：18GHz～26.5GHz
2.2 工作模式：連續(xù)被
2.3 工作電壓：AC220V
2.4 輸入激勵信號：0dBm ～5 dBm
2.5 輸出功率：18G以下≥30 dBm，18-26.5G≥25 dBm
2.6 增益控制：30 dB ，5 dB 步進
2.7 接口：輸入SMA-50K 輸出：SMA-50K
3、環(huán)境要求
3.1 產品符合相關強制性標準，包括電磁兼容、噪聲等。
3.2 工作溫度：-20℃～65℃
3.3儲存溫度：-40℃～75℃

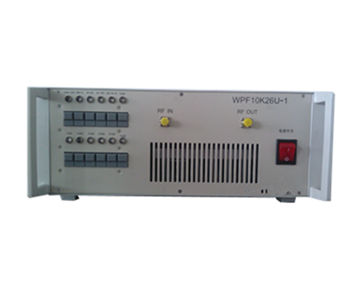

4、結構尺寸：3U標準機箱，輸入、輸出接口外置。
5、技術說明
100KHZ～26.5GHZ 信號經步進衰減器送入單刀5擲機械開關分成5路接口，分別送入5只功率放大器，對信號進行放大后通過輸出機械開關合總輸出。機械開關用5路TTL 電平控制，通過面板琴鍵開關切換。工作頻段通過面板LED指示。
